地表水处理设备 您的位置:首页 - 产品展示 - 净水设备 - 地表水处理设备

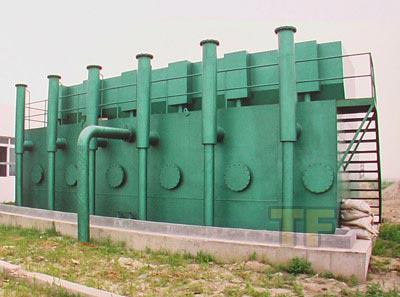

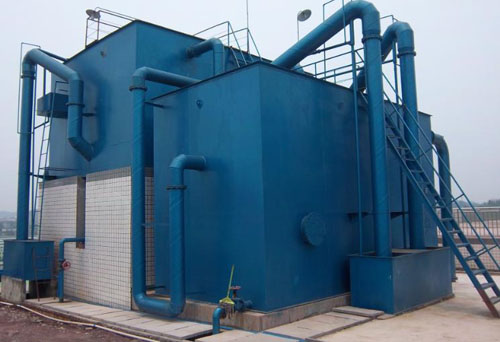

全自动净水装置

FA型高效全自动净水装置是由本公司研制的系列新产品,净水量分为5、10、30、50、100、200吨/小时五个不同型号(特殊规格及要求可另行设计制造)。

该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成,无需人员操作而能达到单体全自动运行的系列净水装置,是实现水厂自动化管理的重要单元,再配以本厂生产的ZJ型自动加药装置及消毒设备,即可成为一个具有全套功能的净水站(厂)。

本系列净水装置,不仅适用范围广,处理效果好,出水水质优良,而且自耗水量少,动力消耗省,占地面积小,节水、节电、节人工,可省去辅助机泵及设施的新型节能新产品。

本设备集混合、沉清、过滤为一体,它对高浊度河水和波动性大的原水有很好的适应能力,且有排泥稳定、沉淀速度快、无能耗,管理操作方便等特点。

组合式净水器的工作原理:河水经原水泵从水中吸水,并同时加药,使河水和聚合氯化铝充分混合,经由管道从设备底部进入反应池(1-3)室,再由反应池流到斜管沉淀池,河水加药后形成矾花,逐渐沉降至设备污泥斗中形成排泥,在沉淀池中污泥沉降,清水上升至斜管中,并进一步沉降河水中的颗粒,清水升到益六流槽后出水,清水流入自动过滤器后进一步降低水中的浊度,出水水质基本达到0.5-1度之间。如出水浊度偏高,则利用互吸原理自动反冲。

适用范围

1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂,作为主要的净水处理装置。
2、对于低温、低浊、有季节性藻类的湖泊水源,有其特殊的适应能力。
3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。
4、用于各类工业循环水系统,可有效而大幅度地提高循环用水水质。
5、用于中水道系统,以污水厂出水为水源,作净水回用水的处理设备。

主要特点

1、除了对一级泵房及加药系统的管理外,净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序,达到了自动运行的要求,值班人员只要定时作水质监视测定工作外,无需对净水装置操作管理。
2、高浓度的絮凝层,能使原水中的杂质颗粒,在其间得到充分的碰撞接触,吸附的机率,因而能适应各种原水的水温和浊度,杂质颗粒去除率高。在一定使用条件时,还具有除藻功能。
3、迅捷的泥渣浓缩室及可调式自动排泥系统,能保证多余的泥渣杂质及时排除,从而保证稳定的杂质颗粒去除率。
4、高效的絮凝及沉淀效果,使沉淀出水水质一直保持良好状态。
5、新颖独创的集水系统及最低的集水水头,使集水更均匀有效,不仅提高了体积利用系数,因其集水水头极小,累积的省电效果可观。
6、净水系统自动化,既保证了净水系统的高效过滤,(在原水浊度小于3000mg几时,滤后水浊度可保持在3mg几以下)又能自动反冲洗,无需另设反冲洗水泵或空压机等电器设备,可节省大量的基建投资及日常运行、维修、保养费用。
7、自耗水率低约在<5%左右,对节省有限的水资源起着积极的作用。
8、占地面积小,与一般净水构筑物相比,可节省占地<50%以上,高度在4.10米左右,室内外均可安置。
9、便于扩建、改造、再用,便于搬迁或易地再用。

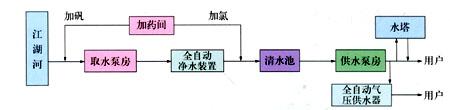

工艺流程图

上述构筑物可根据具体情况后合并建造,在无水塔的情况下,可采用本公司生产的全自动气压供水器,辅助设备有JY型加药装置及消毒设备均有本公司提供。

设计参数

1、适用原水浊度:≤3000mg/L
2、适用原水温度:常温
3、净水出水浊度:≤3mg/L
4、沉淀区设计表面负荷:7~8M3/H·M2
5、过滤区设计滤速:8~10M/H
6、滤池冲洗强度:14~16L/S·M2
7、冲洗历时:t=4~6mim(可调)
8、总停留时间:T总=40~45mim
9、进水压力:≈0.06MPa

选用管道、电源、泵型等参数一览表(点击查看详细资料)

注:

1、上述各种管道进水口接管方向,可任意改变180度方位,以适应总体布局的需要。
2、参考的泵型选择及电机功率其适用条件为:水泵的最枯水位与净水装置的运行水位之差≯8米,自水源至净水装置的沿途及局部损失之和≯4米,若应用地点的水力条件与上述情况不符时,应按实际情况另行选泵。

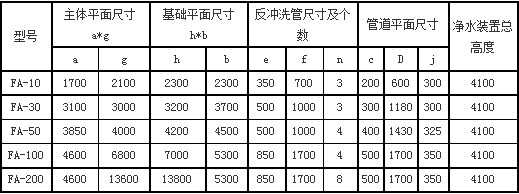

各部分尺寸一览表

注:净水装置的出水标高为2.5米(相对标高),根据净水装置及清水池的管路布局及距离,计算其沿途及局部损失之和。以2.5米,减去此水力损失之和,即可决定清水池最高水位的相对标高值。
