无负压供水设备

      一、无负压供水设备的概述

      无负压供水设备充分利用自来水管网的原有压力能源,在同样供水需求的情况 下,可以选用功率相对较小的水泵及控制设备,同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。相比较于传统的带水池的供水设备可节约 大量的电能运行成本及投资成本。

      无负压供水设备无需建造水池、水箱,占有空间相对较少,节省设备的初期投资和节省了冲洗水池、给水池消毒的费用。无负压供水设备为全封闭式结构,真正消除供水二次污染,为绿色环保新型供水设备。

      目前通用的变频恒压供水,取消了地面水池,减少了水质的二次污染,但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。因此,无负压供水设备将是变频恒压供水设备的发展与延伸。

      无负压增压供水设备采用水泵与自来水管网直接相连,用压力调节罐作为水泵进水储水装置,采用真空消除器消除管网内所产生的负压,在充分利用自来水管网直接 相连,用压力调节罐作为水泵进水储水装置,采用真空消除器消除管网内所产生的负压,在充分利用自来水管网的原有压力的基础上实现了供水的二次增压,该设备 既实现了增加的目的(且丝毫不会影响管网其它用户水),又节省建水池,水箱的投资,在保证管网水质的同时(无二次污染),又可充分利用管网的原有水压,其 节能效果极其显著,可达50%以上。无负压供水设备全自动智能控制,具有多种保护和控制功能,可实现真正无人值守。

      二、无负压供水设备的工作原理

      自来水进入调节罐,罐内的空气从真空消除器内排出,待水充满后,真空消除器自动关闭。当自来水能够满足用水压力及水量要求时,供水设备通过旁通止回阀向用 水管网直接供水;当自来水管网的压力不能满足用水要求时,系统通过压力传感器(或压力控制器、电接点压表)给出起泵信号起动水泵运行。水泵供水时,若自来 水管网的水量大于水泵流量,系统保持正常供水,用水高峰期时,若自来水管网水量小于水泵流量时,调节罐内的水作为补充水源仍能正常供水,此时,空气由真空 消除器进入调节罐,消除了自来水管网的负压,用水高峰期过后,系统恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位不断下降,液位控制器 给出水泵停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐供水,防止水泵频繁启动。

      无负压供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。智能控制系统核心部分采用西门子可编程控制器,程序软件的编制及设计由资深专业 技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成,设备具有界面直观,操作简便可靠,性能稳定,高智能化等诸多特点。调节罐 的真空消除也是该项目的关键技术,管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空,从而达到罐内外压力平稳,由此不对市政管网造 成负压影响,不影响其它市政管道用户的正常用水。

      三、无负压供水设备的特点

      1、技术先进:无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合,无负压供水设备与自来水管网直接串接,实现稳压、节能、卫生、安全可靠运行,不产生负压,不用建水池、水箱。
      2、卫生无污染:设备为全密封结构,细菌和粉尘不会进入系统;避免了藻类的滋生,防止了水源二次污染及供水水质污染问题,用户使用的是符合国家卫生标准的自来水。
      3、节能效果显著:全封闭结构运行,避免了渗、跑、冒、滴、漏等现象发生,无水池、水箱,节约了消毒冲洗用水。与自来水管网直接串接,可以充分利用自来水 原有压力,差多少补多少,自来水满足要求时设备就停止工作。无负压供水设备大部分时间在较低频率下运行,耗电量少。采用变频技术,进一步节能,综合节能一 般可达50%以上。
      4、运行可靠:对自来水管网无影响,设备利用调节罐无负压自动调节,管网增压供水时不会对原管网产生负压,不影响其它用户的正常用水。
      5、投资节约:无需修建蓄水池或水箱,节省了土建投资;无需从零加压,因此设备选型较,设备投资减少;水质无污染,不需要净化设备,节省投资。可充分利用自来水管网的压力,能耗小,节省日常的用电开支。没用水池、水箱,节省定期清洗消毒的费用。
      6、设备电气配置灵活:电气控制部分既可采用变频恒(变)压控制,也可采用压力(BZG气压型)直接控制。

      四、无负压供水设备应用范围:
      1、新建的住宅小区、办公楼、宾馆、学校等民用建筑的生活用水。
      2、工矿企业的生活、生产用水。
      3、各种循环用水系统。
      4、自来水厂的大型供水中间加压泵站。
      5、原有气压式及变频调速供水设备的改造工程。
      6、低层自来水压力不能满足要求的消防用水。
      7、其它一切以自来水为水源,需要增高水压供水的场合。
      8、高层建筑的中、高区加压供水。
      9、供水流量及供水压力可根据用户要求设计。
      10、如总进水经常停水或供水不足,或用水时间过于集中,进水量小于供水量,则不宜采用无负压供水,防止水泵过于频繁启动,损坏设备,而应建贮水池采用变频供水。

      五、无负压供水设备的运行环境
      1、环境温度:5~50℃;相对湿度:≤90%,无凝露。
      2、周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。
      3、安装场所的最大海拔高度1000m。

      六、无负压供水设备的功能特点
      1、两种工作方式:
      自动工作方式:自动方式是作为正常供水状态下的一种工作方式。一般来讲,当客户正常供水后即选定该种方式,在自动方式工作时,一切管网的不同供水要求,都将在无负压供水设备有效的控制之下,进行多种功能的适应工作。
      手动工作方式:该操作方式是为自动工作方式发生故障时,为用户应急设置的一种工作方式,该工作方式完全采用最简单的启动方式,这种方式在操作面板上直接启停任何一台水泵电机,一般只有在自动失灵或调试的情况下才采用。
      2、容易并入智能化管理系统,主要部件采用优质元件,整套系统具有很高的可靠性和抗干扰性,其自带的标准串行通讯口(RS485),使得系统与计算机的通信十分方便。
      3、水位保护功能,当水罐水位低于设定水位,系统自动保护停机。液位控制器性能稳定可靠。
      4、自动复位功能,停电后复电时或水位恢复时系统自动启动。
      5、故障泵屏蔽功能,故障泵屏蔽后直接退出运作程序,由备用泵接替工作。
      6、自动保护功能:有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能。

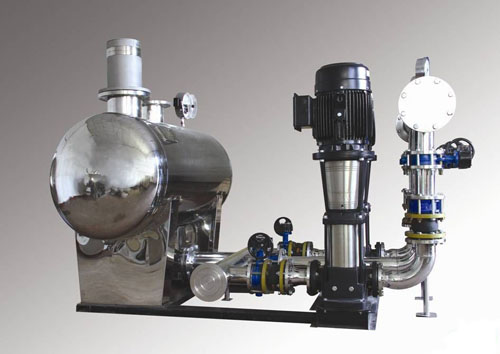

40T/H不锈钢无负压供水设备

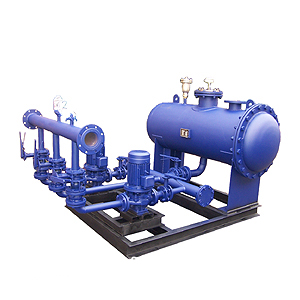

2×20T/H普通碳钢无负压供水设备

无负压供水设备运行现场
