变频控制系统采用闭环“一拖N”控制方式，其控制核心是进口专用泵类变频器，该产品具有专用集成供水控制基板，其内置了PID调节器及PLC控制器的功能，设计线路相对简单。

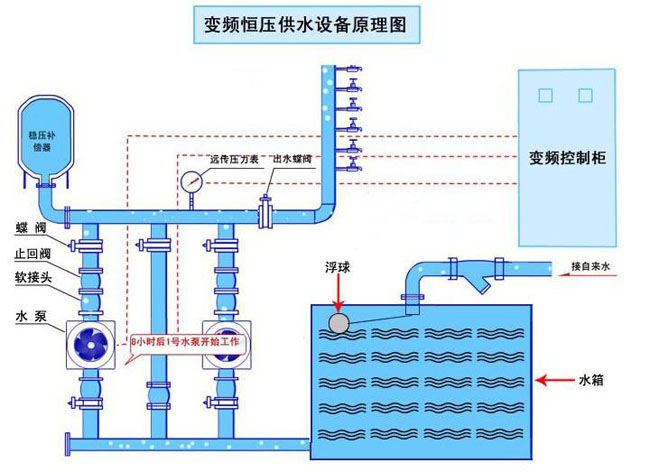

      设备的控制原理如下：通过远传压力表，连续采集管网压力信号，传输到供水控制基板，该基板综合给定信号与反馈信号后，经过PID调节，向变频器输出运转频 率指令，从而使反馈压力值与给定压力值相等。如果一台泵达到工频50HZ时反馈压力仍然低于给定压力，这时系统会自动将达到原工作在变频状态下泵投入到工 频运行，同时将一台备用的泵用变频器起动后投入运行，以加大管网的供水量保证压力稳定。当一段时间后若两台泵运转反馈压力仍然低于给定压力，则依次将变频 工作状态下的泵投入到工频运行，而将另一台备用泵投入变频运行。

      当用水量减少时，供水管路压力上升，变频器自动降低频率控制其中一台水泵低速运行，当达到频率下限(一般设定为20~35Hz)时，若系统压力仍高于设定 压力，电控系统首先将最先投入运行的工频泵停掉，以减少供水量，降低供水压力。如一段时间后压力反馈信号仍然高于给定压力，系统再停掉一台工频泵，如此类 推，直到最后一台泵变频运行，恒压供水。

      变频供水设备能根据用水量的变化，自动确定水泵投入台数及水泵转速，达到供水压力恒定和节能的目的。

      另外可增设专用的供水控制器代替了变频器自带的供水控制基板，具有控制能力强，操作方便灵活，可靠性高的特点。另可根据用户要求，设计分时分压供水。更加适应于中大型及特殊复杂的供水网络系统。

      可根据用户要求配备小型气压罐，在夜间低用水量时停泵，靠气压罐供水，更加节约能源。

      2、变频恒压供水设备的主要功能

      ●该设备具有过压、欠压、过流、过载，瞬间停电，电子热保护等保护功能。
      ●变频器有完善的自诊断功能，当故障出现时能显示出故障信息代码以便用户对照。
      ●设备设有液位传感器系统，可防止水池缺水时烧毁水泵、变频器。
      ●设备设有相序保护和断相保护功能，如设备在使用过程中出现断相，相序错换，设备能自保护停机。
      ●设备具有定时泵切换功能，而使各泵的运转时间均一化，从而提高了泵的使用寿命。
      ●具有自动和手动运行功能。当自动部分出现问题时，可转换到手动档工作。
      ●设备有消防供水接口系统，可以与用户的火警传感系统连接，可达到遇火警时消防高压用水自动开启的目的。

      即两种设定压力。
      ●内置实时钟。可编程压力运行时间图，多达每日8 段定时高低压供水功能。（需配供水控制器）
      ●系统提供了二种节能工作方式，休眠功能或附属小泵功能。（需配供水控制器）

      3、技术指标
      ●供水扬程：4—120 m
      ●供水流量：2—2000 m3/h
      ●水泵功率：0.55—75 KW
      ●平均节电率：30—60%
      ●压力调节精度：0.01Mpa
      ●预定压力设定数：第1、2压力。其中第2压力设定值为消防用水压力。
      ●水泵数量及功率可根据用户实际情况来选定。
